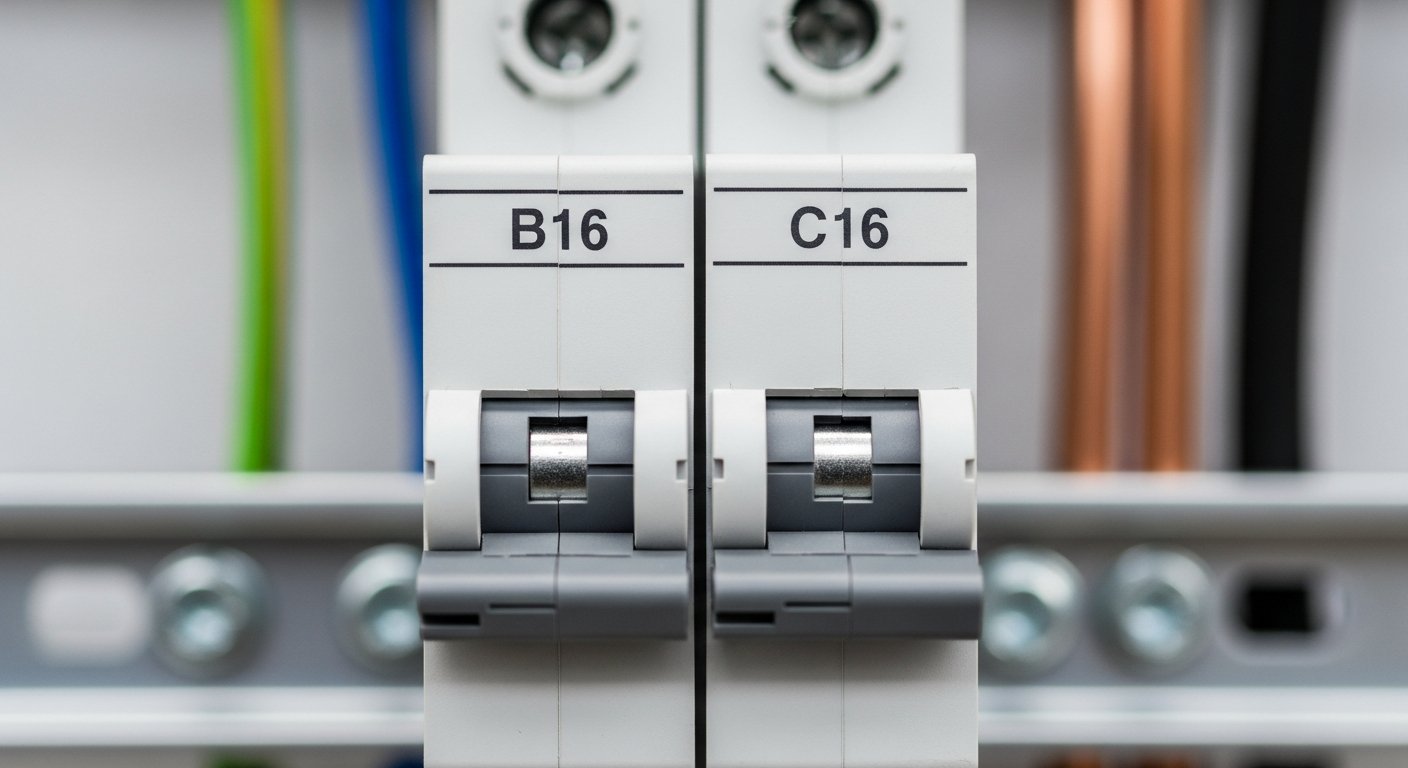

Dobór odpowiedniej charakterystyki wyzwalania dla wyłączników nadprądowych (MCB – Miniature Circuit Breaker) stanowi fundamentalny element projektowania bezpiecznej instalacji elektrycznej w budynkach mieszkalnych i przemysłowych. Bezpieczniki typu B oraz typu C pełnią tę samą funkcję ochrony przewodów przed skutkami przeciążeń oraz zwarć, lecz reagują w odmienny sposób na nagłe skoki prądu. Zrozumienie dynamiki działania tych urządzeń pozwala uniknąć irytujących przerw w dostawie energii, wywołanych nieuzasadnionym wyłączaniem zasilania przez urządzenia o dużym prądzie rozruchowym.
Najważniejsze wnioski
- Bezpiecznik typu B wyłącza obwód przy prądzie zwarciowym wynoszącym od 3-krotności do 5-krotności prądu znamionowego.
- Bezpiecznik typu C wyłącza obwód przy prądzie zwarciowym wynoszącym od 5-krotności do 10-krotności prądu znamionowego.
- Typ B stosuje się w obwodach oświetleniowych i gniazdach wtykowych ogólnego przeznaczenia w domach.
- Typ C znajduje zastosowanie w obwodach zasilających urządzenia z silnikami lub transformatorami o wysokim prądzie rozruchowym.
- Błędny dobór typu wyłącznika grozi albo częstymi, nieuzasadnionymi wyłączeniami, albo niewystarczającą ochroną kabli.
- Selektywność zabezpieczeń pozwala na wyłączenie tylko uszkodzonego fragmentu instalacji bez odcinania zasilania całego obiektu.
- Parametry techniczne zawsze należy weryfikować zgodnie z obowiązującymi normami technicznymi dla danej instalacji elektrycznej.
Czym dokładnie jest wyłącznik nadprądowy?
Wyłącznik nadprądowy to mechaniczny aparat łączeniowy zdolny do załączania, przewodzenia i wyłączania prądów w normalnych warunkach pracy obwodu. Urządzenie to automatycznie przerywa przepływ prądu w nienormalnych warunkach, takich jak zwarcie czy przeciążenie, chroniąc izolację przewodów przed przegrzaniem i trwałym uszkodzeniem. Standardowe wyłączniki nadprądowe (MCB) są urządzeniami elektromagnetycznymi, które wykorzystują dwa główne mechanizmy wyzwalające: wyzwalacz termiczny oraz wyzwalacz elektromagnetyczny.
Wyzwalacz termiczny bazuje na elemencie bimetalicznym, który ulega wygięciu pod wpływem ciepła wydzielanego przez przepływający prąd. Służy on głównie do ochrony przed długotrwałymi, niewielkimi przeciążeniami, które mogą prowadzić do degradacji izolacji żył miedzianych. Wyzwalacz elektromagnetyczny składa się z cewki z ruchomym rdzeniem, który przy nagłym skoku prądu (np. podczas zwarcia) błyskawicznie uderza w mechanizm rozłączający styki główne. To właśnie konstrukcja wyzwalacza elektromagnetycznego determinuje, czy dany bezpiecznik posiada charakterystykę typu B, czy C.
Na czym polega różnica w charakterystyce czasowo-prądowej?
Charakterystyka czasowo-prądowa wyłącznika nadprądowego definiuje zależność między wartością płynącego prądu a czasem, w jakim urządzenie przerwie obwód. Producenci przedstawiają te dane na wykresach logarytmicznych, gdzie oś pionowa reprezentuje czas zadziałania w sekundach, a oś pozioma krotność prądu znamionowego (oznaczanego jako In). Bezpiecznik typu B jest zaprojektowany do szybszego reagowania na zakłócenia, co czyni go bardziej czułym na impulsy prądowe.
Dla bezpiecznika typu B, człon elektromagnetyczny zadziała w czasie krótszym niż 0,1 sekundy, jeżeli prąd przepływający przez obwód przekroczy wartość od 3 do 5 razy prąd znamionowy wyłącznika. W przypadku bezpiecznika typu C, zakres ten jest szerszy i przesunięty w górę, wynosząc od 5 do 10 razy prąd znamionowy. Oznacza to, że bezpiecznik typu C wykazuje wyższą odporność na krótkotrwałe udary prądowe, nie wyłączając przy tym zasilania, co pozwala na bezpieczną pracę urządzeń indukcyjnych o dużym poborze początkowym.
Dlaczego charakterystyka typu B dominuje w budownictwie mieszkaniowym?
Bezpieczniki typu B stanowią standardowe wyposażenie większości rozdzielnic w domach jednorodzinnych oraz mieszkaniach. Wynika to z faktu, że typowe odbiorniki domowe, takie jak oświetlenie LED, drobny sprzęt RTV czy komputery, nie generują wysokich prądów rozruchowych. Zastosowanie typu B w tych obwodach zapewnia maksymalne bezpieczeństwo instalacji, ponieważ wyłącznik reaguje niemal natychmiast na jakiekolwiek niebezpieczne przekroczenie wartości prądu.
Dzięki swojej wysokiej czułości, wyłącznik typu B skutecznie chroni przewody o przekroju 1,5 mm² lub 2,5 mm², często stosowane w obwodach końcowych. Nawet niewielkie zwarcie w urządzeniu domowym zostanie błyskawicznie wykryte i przerwane, minimalizując ryzyko powstania łuku elektrycznego. W instalacjach domowych, gdzie długość linii od transformatora do odbiornika bywa znaczna, typ B ułatwia spełnienie warunku samoczynnego wyłączenia zasilania w wymaganym czasie, co jest niezbędne dla ochrony przeciwporażeniowej.
Kiedy konieczne jest zastosowanie bezpiecznika typu C?
Wyłączniki typu C są niezbędne w instalacjach obsługujących urządzenia o charakterze indukcyjnym lub pojemnościowym, które w momencie rozruchu pobierają prąd znacznie przewyższający ich wartość nominalną przez krótki okres czasu. Typowym przykładem są pompy obiegowe w instalacjach centralnego ogrzewania, klimatyzatory, silniki w odkurzaczach czy transformatory zasilające oświetlenie halogenowe. Bezpiecznik typu B w takim obwodzie często ulegałby wyzwoleniu w momencie załączania urządzenia, co byłoby uciążliwe dla użytkowników.
Zastosowanie charakterystyki C pozwala na "przetrwanie" tego krótkiego impulsu rozruchowego bez wyłączania zasilania, przy jednoczesnym zachowaniu pełnej ochrony przed zwarciem. Ważne jest jednak, aby przed instalacją typu C sprawdzić impedancję pętli zwarcia w konkretnym punkcie instalacji. Jeśli impedancja pętli będzie zbyt wysoka, wyłącznik typu C może nie zadziałać wystarczająco szybko w przypadku wystąpienia zwarcia, co narusza zasady bezpieczeństwa pożarowego.
Czy istnieją inne rodzaje charakterystyk wyzwalania?
Poza popularnymi typami B i C, w instalacjach elektrycznych spotyka się również inne charakterystyki wyzwalania, choć są one stosowane znacznie rzadziej i w bardzo specyficznych warunkach. Typ A jest wyłącznikiem o bardzo niskim progu zadziałania członu elektromagnetycznego (od 2 do 3 razy prąd znamionowy), co czyni go niezwykle czułym. Znajduje on zastosowanie głównie w obwodach zabezpieczających bardzo delikatne urządzenia elektroniczne lub w systemach zasilania półprzewodnikowego.
Z drugiej strony, na drugim końcu spektrum znajdują się bezpieczniki typu D, charakteryzujące się wyzwalaniem przy prądzie od 10 do 20 razy wyższym od prądu znamionowego. Są one dedykowane do zasilania urządzeń o ekstremalnie wysokim prądzie rozruchowym, takich jak duże silniki elektryczne, spawarki transformatorowe czy transformatory dużej mocy. Ich zastosowanie w standardowej instalacji domowej jest wręcz zabronione, gdyż przy zwarciu odległego punktu instalacji prąd może być zbyt mały, by wywołać zadziałanie wyłącznika, co stwarza bezpośrednie zagrożenie pożarowe.
Moim zdaniem dobór bezpiecznika to nie tylko kwestia zabezpieczenia przed zwarciem, ale przede wszystkim zapewnienie komfortu codziennego korzystania z energii bez ciągłego biegania do rozdzielnicy.
— Redakcja
Jak sprawdzić, który bezpiecznik jest potrzebny w konkretnym obwodzie?
Prawidłowy dobór urządzenia zabezpieczającego wymaga analizy technicznej obciążenia, które będzie zasilane przez dany obwód. Pierwszym krokiem jest obliczenie przewidywanego prądu pracy oraz zidentyfikowanie odbiorników, które generują prądy rozruchowe przekraczające wartości nominalne. Jeśli w obwodzie znajdują się silniki, należy sprawdzić ich tabliczki znamionowe, na których podawany jest prąd rozruchowy lub kod krotności prądu rozruchowego w stosunku do prądu znamionowego.
Ważne jest również uwzględnienie przekroju przewodów oraz całkowitej długości obwodu od rozdzielnicy do najbardziej odległego odbiornika. W przypadku długich linii, impedancja pętli zwarcia rośnie, co może wymusić stosowanie wyłączników o wyższej czułości, aby zapewnić skuteczną ochronę przed zwarciem. W razie jakichkolwiek wątpliwości technicznych, konieczne jest przeprowadzenie pomiarów przez wykwalifikowanego elektryka z odpowiednimi uprawnieniami, który dysponuje miernikiem impedancji pętli zwarcia oraz miernikiem parametrów wyłączników.
Jakie dane techniczne są istotne przy wyborze bezpiecznika?
Przy wyborze wyłącznika nadprądowego nie można skupiać się wyłącznie na oznaczeniu typu (B, C, D). Równie istotny jest prąd znamionowy (oznaczany w Amperach, np. B16), który musi być dopasowany do obciążalności prądowej długotrwałej zainstalowanych przewodów. Zgodnie z normą PN-HD 60364-4-43, prąd znamionowy wyłącznika Ib powinien być większy lub równy prądowi obciążenia, ale jednocześnie mniejszy lub równy obciążalności prądowej przewodu Iz.
Kolejnym istotnym parametrem jest zdolność zwarciowa, wyrażana w kiloamperach (kA). Określa ona maksymalny prąd zwarciowy, jaki wyłącznik jest w stanie bezpiecznie przerwać bez trwałego uszkodzenia mechanizmu. W budynkach mieszkalnych standardem jest wartość 6 kA, podczas gdy w instalacjach przemysłowych wymagane są wyłączniki o zdolności zwarciowej 10 kA lub wyższej. Zlekceważenie tego parametru może doprowadzić do sytuacji, w której wyłącznik nie przerwie zwarcia i ulegnie trwałemu zespawaniu styków, co uniemożliwi odcięcie zasilania.
Tabela porównawcza: charakterystyki wyłączników
Poniższa tabela przedstawia główne różnice w parametrach wyzwalania dla najpopularniejszych typów wyłączników instalacyjnych stosowanych w obiektach budowlanych.
| Cecha / Typ | Typ B | Typ C |
|---|---|---|
| Zakres wyzwalania (krotność In) | 3 – 5 | 5 – 10 |
| Główne zastosowanie | Oświetlenie, gniazda ogólne | Silniki, oświetlenie halogenowe |
| Odporność na udary | Niska | Wysoka |
| Standardowa czułość | Wysoka | Średnia |
| Typowe zastosowanie (dom) | Tak | Ograniczone (tylko silniki) |
| Zgodność z normami | PN-EN 60898-1 | PN-EN 60898-1 |
Dlaczego selektywność zabezpieczeń jest niezbędna?
Selektywność to koncepcja, w której zabezpieczenia są tak dobrane, aby w przypadku wystąpienia usterki w określonym punkcie instalacji, wyłączył się tylko najbliższy temu punktowi wyłącznik. Dzięki temu zasilanie w pozostałej części budynku zostaje utrzymane. W układzie szeregowym, wyłącznik o niższej wartości znamionowej (bliżej odbiornika) powinien zadziałać szybciej niż wyłącznik główny lub wyłącznik obwodu nadrzędnego.
Osiągnięcie pełnej selektywności między dwoma wyłącznikami typu B lub typu C jest trudne, ponieważ ich krzywe charakterystyki często się nakładają przy wysokich prądach zwarciowych. Często stosuje się wtedy bezpieczniki topikowe jako zabezpieczenie nadrzędne, ponieważ ich charakterystyka czasowo-prądowa jest znacznie wolniejsza w zakresie wysokich prądów zwarciowych. Poprawne zaprojektowanie selektywności znacząco zwiększa niezawodność zasilania oraz komfort użytkowania instalacji elektrycznej.
Jakie są skutki błędnego doboru bezpiecznika?
Błędny dobór typu wyłącznika niesie ze sobą istotne zagrożenia, które mogą wpłynąć na bezpieczeństwo użytkowników oraz stan techniczny instalacji. Jeśli w obwodzie, gdzie wymagany jest typ C, zastosuje się typ B, głównym problemem będą częste, nieuzasadnione wyłączenia zasilania przy załączaniu urządzeń. Taka sytuacja nie tylko irytuje, ale prowadzi do szybszego zużycia mechanizmów łączeniowych wyłącznika oraz może być szkodliwa dla niektórych rodzajów elektroniki.
W sytuacji odwrotnej, gdy zastosujemy bezpiecznik typu C w obwodzie, który wymaga typu B (np. ze względu na wysoki opór pętli zwarcia), ryzykujemy sytuację, w której wyłącznik nie zareaguje odpowiednio szybko podczas zwarcia. Przez obwód będzie płynął bardzo duży prąd przez dłuższy czas, co doprowadzi do gwałtownego wydzielania ciepła w przewodach, stopienia izolacji i wysokiego prawdopodobieństwa wystąpienia pożaru w ścianach budynku. Dlatego każda zmiana wyłącznika powinna być poparta wiedzą techniczną, a nie tylko próbą rozwiązania problemu wyłączania zasilania.
Na czym polega case study modernizacji instalacji garażowej?
Jako przykład praktyczny, warto przeanalizować przypadek modernizacji instalacji elektrycznej w garażu przydomowym, gdzie użytkownik skarżył się na wyłączanie zasilania przy każdym włączeniu silnika bramy garażowej. Obwód był zabezpieczony wyłącznikiem typu B10. Pomiary wykazały, że podczas rozruchu silnika prąd chwilowy osiągał wartość 45 Amperów, co stanowiło 4,5-krotność prądu znamionowego wyłącznika.
Ponieważ wyłącznik typu B10 wyzwala przy prądzie 30-50 Amperów, urządzenie to znajdowało się na granicy zadziałania, a każdy skok napięcia w sieci powodował odcięcie zasilania. Po przeprowadzeniu pomiaru pętli zwarcia, który wykazał wartość bezpieczną dla charakterystyki typu C, zdecydowano się na wymianę wyłącznika na typ C10. Po tej modyfikacji problem ustąpił całkowicie, a urządzenie podczas rozruchu mieściło się bezpiecznie w zakresie pracy wyłącznika typu C, który wytrzymuje prądy rozruchowe do 100 Amperów.
Dlaczego wymiana bezpiecznika wymaga wiedzy eksperckiej?
Samodzielna wymiana wyłącznika nadprądowego w rozdzielnicy jest czynnością, która wiąże się z pracą pod napięciem (lub wymaga bardzo dobrej znajomości procedur odłączenia zasilania) oraz ingerencją w strukturę instalacji chroniącej życie i mienie. Osoba nieposiadająca odpowiedniej wiedzy może nieświadomie doprowadzić do pogorszenia stanu bezpieczeństwa, na przykład poprzez niedokręcenie zacisków przewodów, co prowadzi do ich przegrzewania i łukowania.
Ponadto, wymiana bezpiecznika musi uwzględniać współpracę z wyłącznikami różnicowoprądowymi (RCD – Residual Current Device). W nowoczesnych instalacjach wyłączniki nadprądowe często są instalowane za wyłącznikami różnicowoprądowymi w celu zapewnienia ochrony przed porażeniem. Nieprawidłowe połączenie tych elementów może spowodować błędne działanie zabezpieczeń różnicowoprądowych lub ich całkowitą nieskuteczność. Dlatego w każdej sytuacji zaleca się kontakt z profesjonalnym elektrykiem, który po przeprowadzeniu prac wystawi stosowne protokoły pomiarowe.
Podsumowanie
Wybór między bezpiecznikiem typu B a typu C nie jest kwestią przypadku, lecz precyzyjnego dopasowania parametrów technicznych do wymagań odbiorników oraz specyfiki instalacji elektrycznej. Charakterystyka typu B, ze względu na swoją wysoką czułość, stanowi fundament bezpieczeństwa w obwodach oświetleniowych i gniazdowych w budynkach mieszkalnych. Z kolei typ C oferuje niezbędną odporność na wysokie prądy rozruchowe, co czyni go rozwiązaniem idealnym dla obwodów z silnikami, transformatorami czy urządzeniami o charakterze indukcyjnym. Błędny dobór urządzenia, czy to przez zbyt niską tolerancję na rozruch, czy przez brak odpowiedniego zabezpieczenia przed zwarciem, realnie zagraża bezpieczeństwu instalacji. Każda decyzja o zmianie typu zabezpieczenia powinna być poprzedzona weryfikacją impedancji pętli zwarcia oraz analizą obciążenia, co gwarantuje długotrwałą i bezawaryjną pracę systemu elektrycznego. Profesjonalne podejście do ochrony instalacji to nie tylko dbałość o sprzęt, ale przede wszystkim zapewnienie najwyższego poziomu ochrony dla domowników i infrastruktury obiektu.
